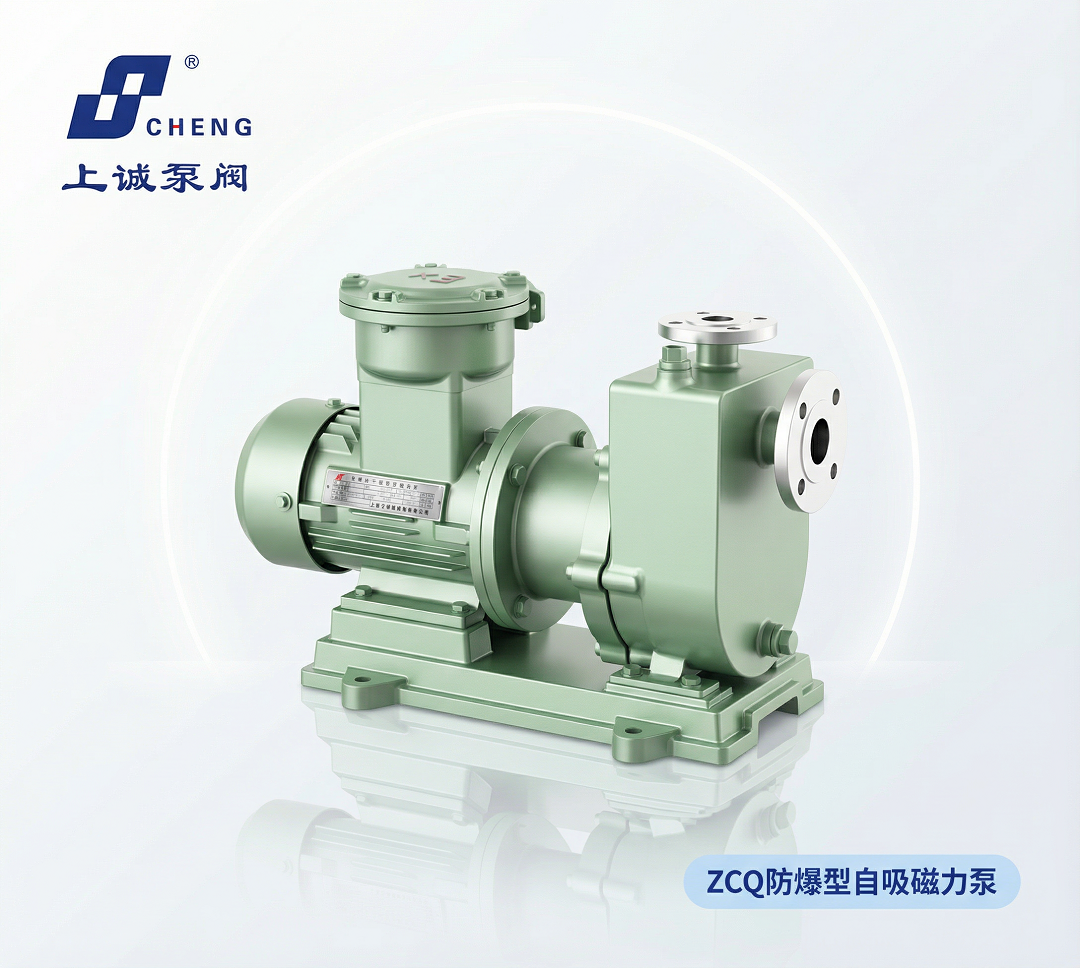

zcq型磁力自吸泵工作原理

zcq型磁力自吸泵工作原理

上海上诚zcq型磁力自吸泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见示意图。

zcq型磁力自吸泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气不混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,

空气由zcq型磁力式自吸泵出液口排出,液体经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使zcq型磁力自吸泵泵内形成一定的真空度,达到自吸的作用。

可配置泵用保护器,在泵空转或过载时保护器自动断开电源,以保护泵内部件或电机不至于因泵断流空转或电机超负载耐损坏产现象产生。适用温度:-30℃~200℃

上诚泵阀zcq型磁力自吸泵是在cq型磁力驱动泵的基础上经公司工程技术人员十几年反复研究试验成功的自吸式磁力泵。

上海上诚泵阀zcq型磁力式自吸泵以静密封取代动密封,使zcq型磁力自吸泵泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,

zcq型磁力自吸泵的泵体及过流部件的材料均采用了氟塑料,耐腐蚀的不锈钢、刚玉陶瓷、四氟石墨等材料制造。

zcq型磁力自吸泵泵既有cq型磁力泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度4m,可广泛用于石油、化工、制药、电镀、印染、食品、

科研等单位抽送酸、碱、油类及有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

zcq型磁力自吸泵用途
ZCQ型自吸式磁力驱动泵适用于工业和城市给排水,环保、建筑、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。
