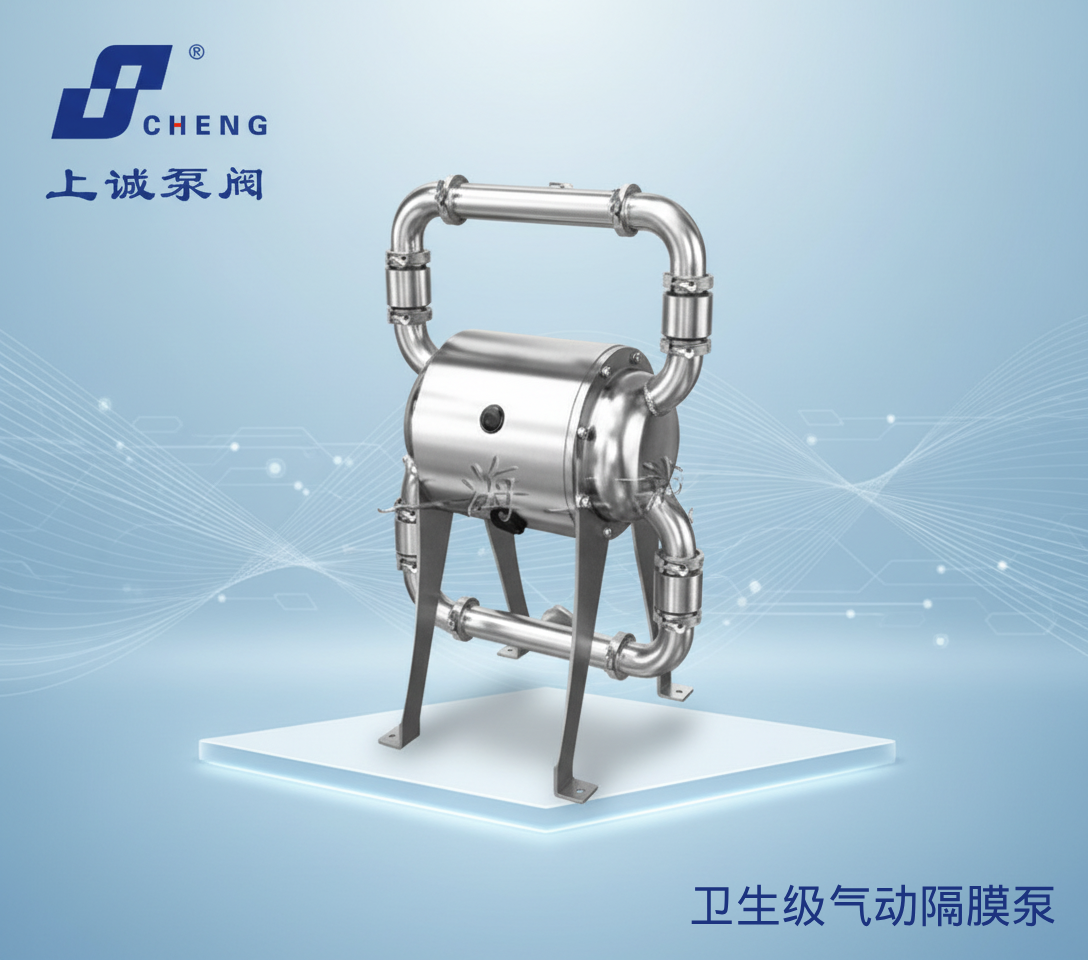

QBK-W卫生级气动隔膜泵工作原理及结构

QBK-W卫生级气动隔膜泵工作原理

卫生级隔膜泵的两个对称工作腔中,个装有一块有弹性的隔膜,连杆将两块隔膜结成一体,压缩空气从泵的进气接头进入气阀室后,推动两个B工作腔的隔膜,驱动连杆联结的隔膜同步运动。与此同时,另一工作腔内的气体则其隔膜的背面排出泵外。当活塞达到行程重点,阀机构则自动的将压缩空气引入另一工作腔,推动隔膜泵朝反向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个股单向球阀,隔膜的往复运动,造成工作腔内容积的改变,怕是两个单向球阀交替的开启和关闭,从而使液体连续的吸入和排出。

QBK-W气动隔膜泵与其他隔膜泵最明显的不同在于配气阀结构。QBY-W气动隔膜泵气阀结构取消了传统的“O”形环和柱形阀结构的配气阀。采用三相先导式,消除了阀死点和泵停机现象。提供了正确可靠的换向信号来避免停机和更快换向是泵具有更大的流量,提供了输送性能是脉冲更小,流动更稳。

QBK-W气动隔膜泵设计简单、高可靠地空气换向发,能保证不停机而发生安规的停车费用,所有空气阀部件可在不拆开流动部分的情况下惊醒更换。铝质部件经特殊处理能换低于不洁空气造成腐蚀换向阀中塑料材质的滑块坚固耐。

二、QBK-W卫生级气动隔膜泵特点

1、采用精密铸造,表面光滑整洁,并具有更高的强度。

2、阀球采用专用机进一步研磨加工,圆整度高,密封性能好。

3、精确计算膜片移动距离,降低膜片受力,具有更长的使用寿命。

4、四螺栓连接设计,密封性能好,实际干吸可达4-7米。

5、三段式上下盖,安装灵活方便。

6、一体式设计的膜片护块,具有优异的耐压,耐高温性能,广泛应用于压滤机行业。

7、膜片连杆采用耐磨不锈钢,具有更好的耐腐蚀性,更长的寿命。

四、QBK-W卫生级气动隔膜泵应用领域:

食品:盐水、巧克力、醋、糖浆、植物油、豆油、蜂蜜、猫狗食、动物血

汽车制造:磨削乳液、油、冷却剂、液压油、硫化物、起动器注油、乳化油、油漆、添加剂、去污槽、切削油

航天航空:飞机加油和排水、卫星加燃料、固体火箭推进剂、导弹地下发射仓

饮料:发酵、槽渣、热果浆、蛇麻子液、糖浆、浓缩物、气液混合、酒、果汁、果酱、玉米浆

陶瓷:泥釉、上釉、搪瓷釉、粘土、泥浆、石灰浆、高岭土浆

化工:酸、碱、溶剂、胶体、氢氧化镁、油漆、污水、树脂、胶乳、黏合剂、泥状排出物、稳定器、压滤机、电解液

建筑:坑道和水池排水、水泥浆、陶瓷砖瓦黏胶剂、石灰浆、天花板涂装、花纹喷涂

日化:洗涤剂、雪花膏、洗发水、乳胶、洗手膏、表面活性剂、发胶、肥皂

采矿:坑道排污、排水、煤泥及石浆、水泥浆、胶泥灌浆、输油、炸药浆、黏胶剂、润滑油、泡沫

市政:水箱和坑道排污、下水道清洗、化学制品、地表污水、应急排灌、泄漏物清理、废油、油水分离

喷涂:树脂、溶剂、丙烯酸衍生物、木材防腐剂、油漆、Ti02浆、底漆、染色剂、弥散剂、清洗槽、醇酸树脂

药品:植物萃取液、片状物、药膏、酒精、过滤辅助物、超过滤、血浆、废溶剂

电镀:阳极沉积物、电镀槽、油漆、瓷漆、溶剂、清洗槽、过滤

造纸:乳液、黏合剂、颜料、树脂、弥散剂、印刷油墨、Ti02浆、高岭土、双氧水

提炼:容器底层排污、油渣、容器清洗、清仓、油面去渣、海水

冶金-铸造-有色金属:金属型芯黏合剂、氢氧化物和碳化物、灰尘净化液、型芯冲洗、松模

纺织-地毯:化学印染、淀粉和上浆、树脂、染料、乳液

水-污水处理:石灰乳、稀浆、阴沟污水、化学品、压滤机的罐装、聚合物、废水

五、QBK-W卫生级气动隔膜泵使用注意事项:

1、气动马达属精密部件,如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装油水分离器。

2、在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止,以免造成下次开泵困难。

3、泵和运转是以压缩空气为动力,适当的空气润滑可以使泵运行更稳定和延长泵的使用寿命。

4 尽量缩短吸入管路长度可延长隔膜使用寿命。

5、管路较长时,要固定好管路,不可用泵来承受管路重量。

6、如果隔膜坏了,会有液体从排气口排出,应停止工作,更换隔膜,否则液体中的杂质容易磨损气阀。

7、抽吸易固化物质后,残余的物质容易粘住隔膜,应把彻底清洗干净,以免损坏隔膜或下次无法起动。
