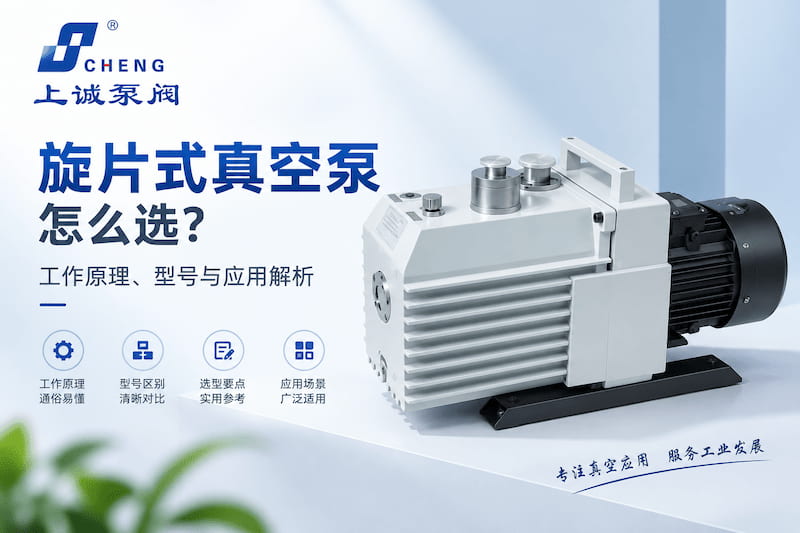

旋片式真空泵怎么选？工作原理、型号与应用解析
旋片式真空泵是工业真空设备中常见的一类容积式真空泵，通常由泵体、偏心转子、旋片、进排气结构及润滑系统等部分组成。根据结构不同，可分为单级和双级旋片式真空泵。
与水环式真空泵相比，旋片式真空泵结构紧凑，在需要较高真空度、被抽气体相对洁净的设备和工艺中应用较多。选型时不能只看电机功率，而应重点比较工作真空度、抽气速率、介质性质及运行方式。
一、旋片式真空泵是怎样工作的？
旋片式真空泵的转子偏心安装在泵腔内部，旋片安装在转子的槽内。转子旋转时，旋片与泵腔共同形成不断变化的工作空间。
整个抽气过程可以简单理解为：
吸气 → 容积扩大 → 气体进入 → 容积缩小 → 气体压缩 → 排气。
对于油封旋片式真空泵，真空泵油还承担润滑、密封等作用，因此油位、油质及污染情况都会影响设备运行状态。
这是选型时非常重要的一点。
单级旋片式真空泵只有一级抽气压缩结构，适用于工作真空要求与其性能范围相匹配的工况。
双级旋片式真空泵由前后两级工作腔串联工作，气体经过两级压缩排出，通常能够获得比单级结构更低的极限压力。
因此，并不是“双级一定比单级好”，而是应该根据设备实际需要的工作真空度选择。
普通工况如果单级已经能够满足要求，没有必要单纯追求更高的极限真空；反之，如果工艺对真空度要求较高，则应结合具体参数考虑双级结构。
三、旋片式真空泵选型主要看什么？
选择旋片式真空泵，建议重点确认以下几个条件：
1. 工作真空度
首先确定设备正常运行时需要维持的真空状态，而不是只看产品标注的极限真空。
2. 抽气速率
抽气速率决定真空泵单位时间的抽气能力。设备容积较大或者要求较快建立真空时，需要重点核算这一参数。
3. 被抽气体性质
应明确气体是否含有大量水蒸气、粉尘、腐蚀性成分或其他可能污染泵油的物质。
4. 运行方式
连续运行和间歇运行对设备的要求不同，还需要考虑环境温度、散热及维护条件。
因此，比较两台旋片式真空泵时，不能只比较“多少kW”，而应该综合比较工作真空度、抽气速率和实际工况。
四、XZ、XD、2XZ、2X型号怎么选？
上海上诚泵阀现有多种旋片式真空泵，可根据设备和工况选择。
XZ型旋片式真空泵
结构较为紧凑，可结合具体抽气量和真空要求用于设备配套。
XD型单级旋片式真空泵
属于单级旋片结构，选型时重点根据实际工作压力、抽气速率及运行条件确定具体规格。
2XZ-B、2XZ型旋片式真空泵
属于双级旋片式真空泵系列，对于需要更低压力的工况，可根据具体型号性能参数进行选择。
2X型双级旋片式真空泵
同样采用双级结构，应结合所需工作真空度、抽气量以及设备运行方式确定具体型号。
不同系列之间不能只凭外观或电机功率判断性能，最终应以对应型号的实际技术参数为依据。
五、哪些工况适合旋片式真空泵？
旋片式真空泵可用于多种工业设备和真空系统，例如设备抽真空、真空干燥、真空包装、实验设备以及部分真空系统的前级抽气等。
但需要注意，油封旋片式真空泵对被抽介质存在一定要求。
如果气体中含有较多水蒸气，可凝性蒸气进入泵内后可能污染真空泵油。部分设备可通过气镇装置帮助处理一定量的可凝性蒸气，但仍需要结合实际气体负荷和设备说明确定。
对于大量潮湿气体、特殊腐蚀性气体或含较多颗粒物的工况，应重新评估泵型，必要时增加冷凝、过滤或气液分离等前处理措施。
六、旋片式真空泵选型可以记住这4点
实际采购时，可以先提供：
工作真空度 + 抽气速率 + 被抽介质 + 运行时间
然后再判断使用单级还是双级、选择哪个系列以及具体型号。
简单来说：
先确定工况，再确定单级或双级，最后根据性能参数选择具体型号。
上海上诚泵阀现有XZ、XD、2XZ-B、2XZ、2X等旋片式真空泵，同时提供SK系列水环式真空泵。用户可根据工作真空度、抽气量及介质条件选择适合的真空泵类型。
了解现有产品型号及相关参数，可进入真空泵产品中心查看。
