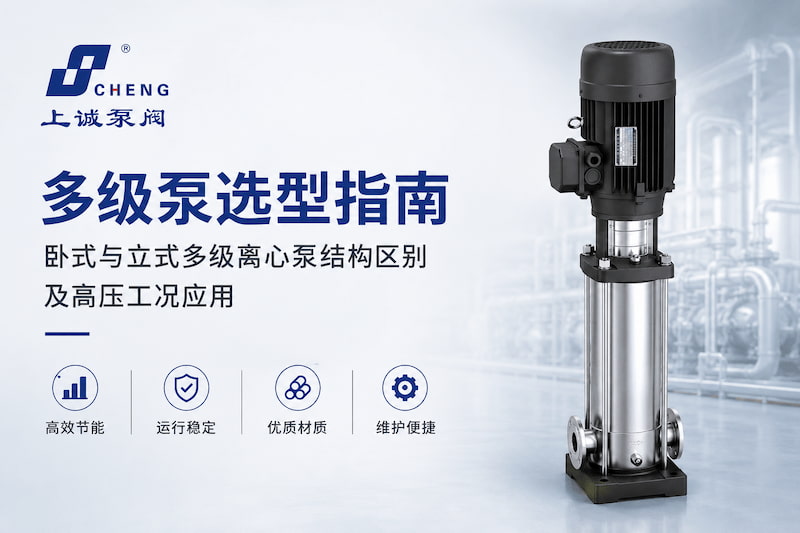

多级泵选型指南 | 卧式与立式多级离心泵结构区别及高压工况应用
在工业水处理、高层建筑供水、锅炉给水、矿山排水以及远距离水流加压等工况中，由于系统对水泵的“扬程（压力）”有着极高的要求，单级离心泵往往无法达到所需的压力标准。
此时，将多个叶轮串联装在同一泵轴上、通过逐级增压来实现高扬程输送的多级泵，成为了高压流体传输的关键设备。
作为专业的水泵制造企业，上海上诚泵阀今天就为您系统梳理工业领域最常见的两大类多级离心泵——卧式多级泵与立式多级泵的结构差异与选型要点。
一、 卧式多级泵与立式多级泵的核心结构区别
卧式D型/DG型多级离心泵：泵轴呈水平布置，通常由进水段、出水段及多个中段通过拉紧螺栓联接而成。这类水泵流量范围大、耐压强度高，结构极其坚固，广泛应用于锅炉给水（DG型）、矿山排水及远距离大流量工业加压工况。
CDL/CDLF型立式不锈钢多级泵：采用立式紧凑结构，过流部件（叶轮、导叶、泵壳）多采用304或316L不锈钢冲压焊接而成。泵体进出口在同一水平线上，占地面积小，流道平整光滑，效率高且对水质无二次污染，是高层建筑二次供水、RO反渗透水处理及高压清洗设备的标配。
二、 多级泵选型四大关键考虑要素
在进行项目选型与设备采购时，工程师建议重点考量以下技术指标：
压力与扬程计算：多级泵的总扬程等于各级叶轮产生扬程的总和。选型时需准确计算管道沿程阻力与垂直高度，并留出 5%~10% 的安全余量。
介质温度与材质匹配：传输常温清水或弱腐蚀性水处理介质，优先选择CDLF冲压不锈钢立式泵；若为80℃~150℃的高温锅炉给水，则必须选用带冷却结构与耐高温填料/机械密封的卧式DG型锅炉多级泵。
安装空间与管道布局：泵房空间狭窄或需与设备配套集成时，立式多级泵能大幅节省占地面积；而在大型泵房大流量高扬程工况下，卧式多级泵运行更稳定，检修也更为便利。
三、 常见故障与系统比对参考
防范汽蚀与干磨：多级泵叶轮级数多、内部间隙精密，开机前必须确保泵腔排气注满液体，且首级叶轮入口需满足最小汽蚀余量（NPSH）要求。
型号参数比对：关于立式轻型多级泵的具体水力参数与外形尺寸，可参考 CDLF轻型立式多级泵选型指南 进行系统对比。
总结：
合理的选型是保证多级泵高效、稳定运行的基础。上海上诚泵阀拥有完善的卧式与立式 多级离心泵 制造工艺与水力测试中心，出厂设备均经过严格的压力与性能检测。如果您在工厂高压加压、水处理系统或高层供水选型中有任何疑问，欢迎随时联系我们的技术工程师团队。
