气动隔膜泵作为一种高效的流体输送设备，其运行稳定性高度依赖于内部精密零部件的配合。为了帮助广大用户更好地掌握设备性能及进行日常维护，本文将通过结构图对气动隔膜泵的内部构造进行深度解析。

一、气动隔膜泵结构图详解

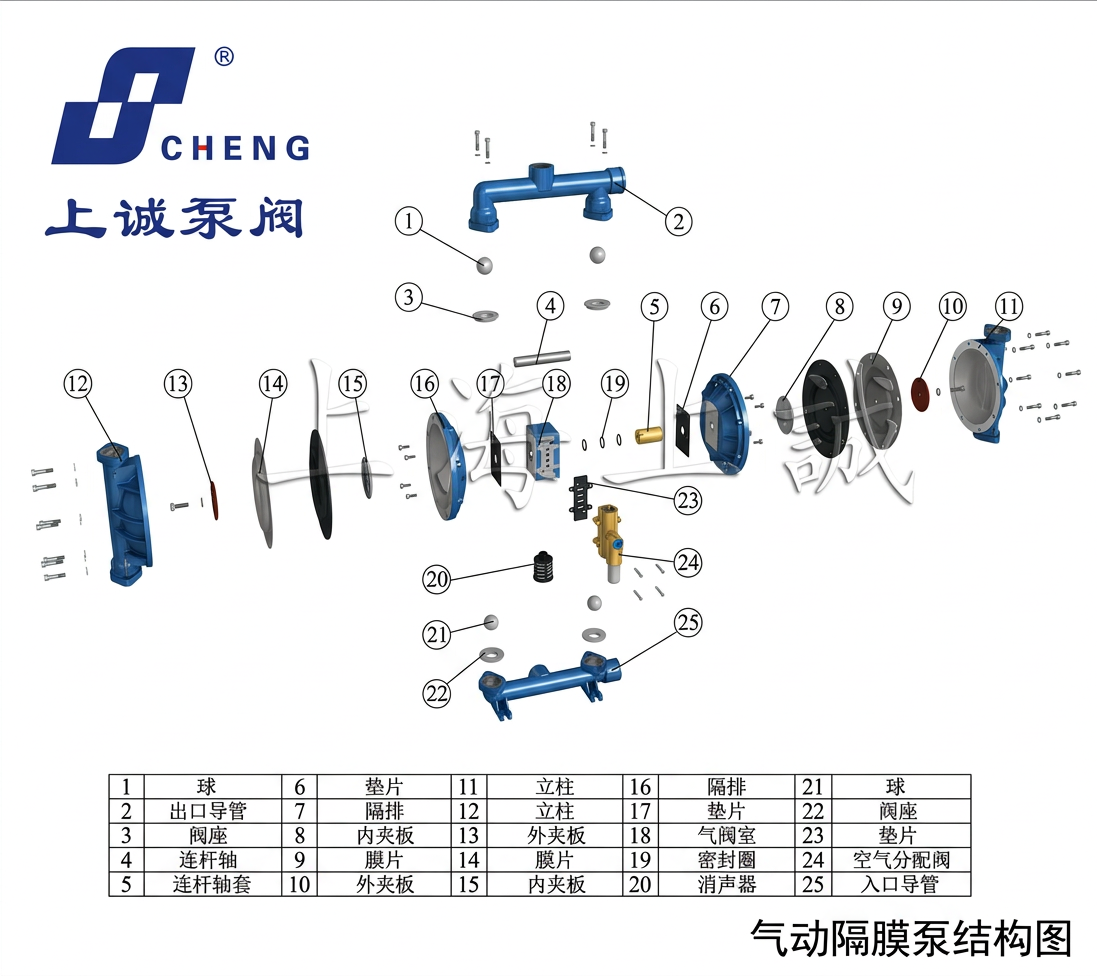

通过上方结构图，我们可以清晰地看到气动隔膜泵的组成部分，主要包括：

驱动部分：气阀室（18）、空气分配阀（24）及消声器（20），这是泵的“心脏”，负责控制压缩空气的流向。
输送部分：膜片（9/14）、内外夹板（8/10/13/15），通过膜片的往复运动完成吸排过程。
阀控部分：球（1/21）与阀座（3/22），确保流体单向流动。
连接组件：连杆轴（4）、立柱（11/12）等，支撑整个泵体结构。
如果您对这些部件如何协同工作感兴趣，请阅读：气动隔膜泵如何工作？原理揭秘+应用优势详解

二、核心零部件的作用与维护建议
膜片（9/14）：这是隔膜泵最关键的易损件，直接决定了设备的耐用性和密封性。应根据介质腐蚀性定期检查其有无裂纹或变硬。
气阀室与分配阀（18/24）：这是气动泵的控制中心。若出现泵不动作的情况，通常是气阀室的密封或动作逻辑出现了问题。
球阀与阀座（1/21, 3/22）：负责流体的止回，磨损后会导致泵的吸程下降或流量不足。

三、通过结构图掌握维护秘诀
掌握气动隔膜泵结构图的最大价值在于故障预判。当泵出现吸液异常、气路漏气或动作迟缓时，对照结构图，您可以更精准地定位故障点：

泵不启动：通常检查气阀室（18/24）或消声器（20）是否堵塞。
流量下降：检查球阀（1/21）与阀座（3/22）是否有异物遮挡，或膜片（9/14）是否有疲劳损伤。
壳体漏气：检查连接处的密封圈（19）及螺栓紧固情况。
更多关于常见故障的快速排查方法，请参考：气动隔膜泵常见故障及解决方法（运行异常快速排查指南）

四、总结
深入理解气动隔膜泵的结构图，是每一位设备维护人员的基础技能。只有明晰每个零部件（从球阀到气阀室）的功能与装配关系，才能在面对生产突发状况时快速响应，通过科学的零件更换与保养，最大限度地提升设备的工作效率与使用寿命。
